ECOline Stelzlager
Mit den Stelzlagern der ECOline-Serie bieten wir Ihnen eine vielseitige Lösung für das Verlegen von Bodenbelägen auf Terrassen und Balkonen. Die ECOline Stelzlager ermöglichen Ihnen einen Höhenausgleich von 30 mm bis maximal 420 mm und sind modular aufgebaut. Bei Höhen ab 220 mm können die Stelzlager mit einer Höhenerweiterung von 100 mm ergänzt werden. Die maximale Höhe von 420 mm sollte nicht überschritten werden.
Dank der integrierten Drehfunktion lassen sich die Stelzlager stufenlos auf Ihre Wunschhöhe einstellen und werden mit der mitgelieferten Mutter sicher fixiert. Wenn eine zusätzliche Blockierung der Höhe erforderlich ist, können Sie eine Schraube in die Basis des Stelzlagers und den Schraubring eindrehen.
-

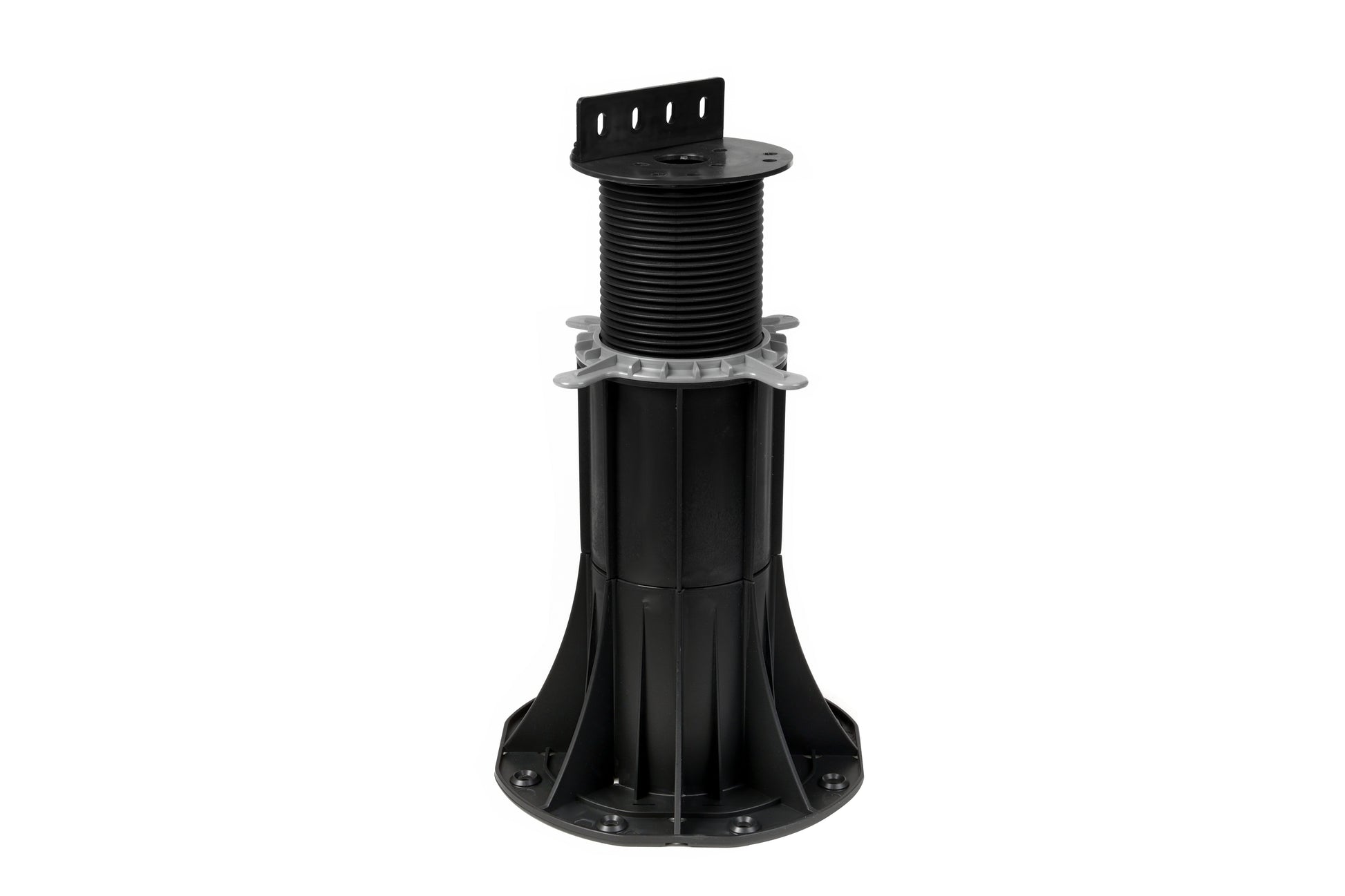

L-Adapter

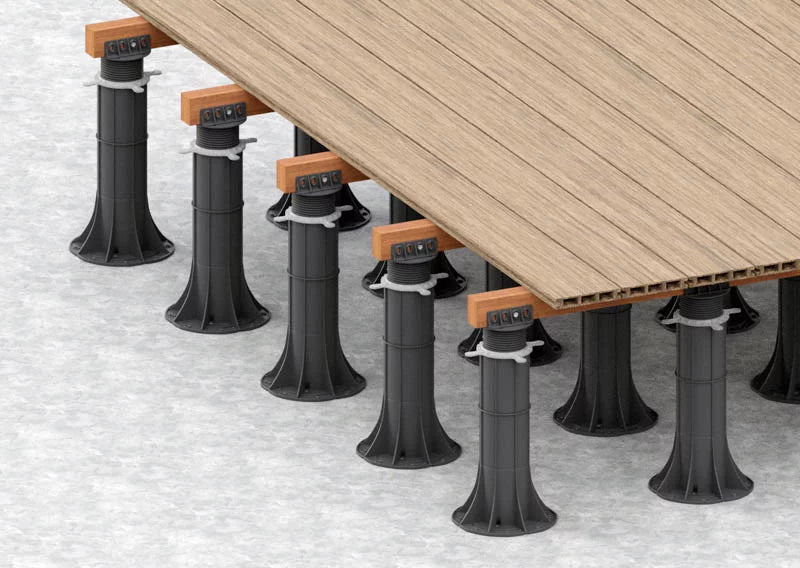

Die ECOline Stelzlager mit L-Adapter sind speziell für Holz- oder WPC Dielen konzipiert. Der mitgelieferte L-Adapter, ermöglicht die Montage und Fixierung der Unterkonstruktion für die zu verlegenden Dielen.
Der L-Adapter wird in die Auflagefläche des Stelzlagers gesteckt und anschließend mit dem Balken verschraubt. Die im L-Adapter befindlichen Langlöcher ermöglichen kleineres Gefälle auszugleichen und den Balken sicher zu fixieren.
-
Maße und Eigenschaften
Maße: 85 x 15 x 28 mm
Lochmaß: 5 x 14 mm
Gewicht: 0,013 kg
witterungsbeständig: -20°C; +65°C
Farbe Schwarz
Werkstoff: Zertifiziert PP, Plastik
Montage
-
Die Stelzlager bestehen als Basis aus drei miteinander verschraubten Elementen, die eine schnelle Montage vor Ort ermöglichen.
Ab einer Höhe von 220 mm werden die Stelzlager mit einer Höhenerweiterung (100 mm) ergänzt.
-
Damit die Stelzlager stabil stehen, sollte der Untergrund eben und sauber sein. Vor der Verlegung ist es wichtig, den Untergrund gründlich zu reinigen.
-
In der Regel erfolgt die Verlegung der Stelzlager ganz ohne Kleber oder Mörtel, sodass keine zusätzlichen Trockenzeiten entstehen. Sollte es jedoch während der Montage notwendig sein, die Position der Stelzlager zu fixieren, bohren Sie ein Loch in das Terrassenfundament und sichern Sie die Stelzlager mit Dübel und Schraube am Untergrund.
-
Sollte das Bohren nicht möglich sein, können die Stelzlager alternativ mit Montagekleber fixiert werden.
Mindesthöhe: 220 mm
Maximale Höhe: 230 mm
Höhenverstellung: stufenlos
Auflagendurchmesser: Ø 100 mm
Basisdurchmesser: Ø 177 mm
Gewicht: ~ 0,588 kg
Belastbarkeit: bis zu 1100 kg
Betriebstemperatur: -20°C; +65°C
Farbe: Schwarz
Werkstoff: Zertifiziert PP, Plastik
